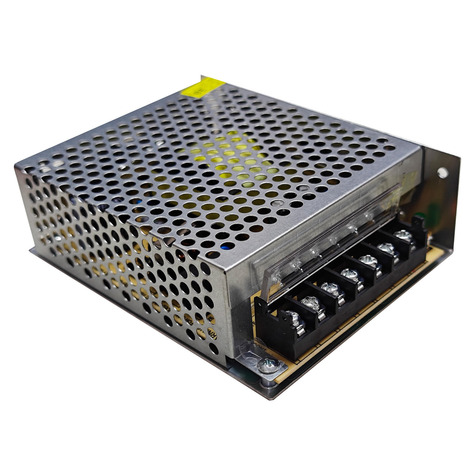

A fonte chaveada 12V 10A DV-10A2 da F3 é a fonte central do seu sistema de CFTV: ela fica no rack ou no quadro e alimenta várias câmeras de um único ponto. São 10A e 120W de saída estabilizada, com filtro contra interferência que evita chuviscos e listras na imagem.
O trimpot permite ajustar a saída de 12V até 14V. Isso compensa a queda de tensão em cabos longos, e a câmera lá na ponta continua recebendo os 12V de que precisa.
Quantas câmeras a fonte chaveada 12V 10A alimenta?
Com consumo médio de 0,5A por câmera AHD, a fonte chaveada 12V 10A chega a 20 câmeras no limite. Para a fonte trabalhar fria e durar mais, recomendamos usar até 16 câmeras, deixando uma folga de 20%.
Câmeras com infravermelho forte ou Full Color consomem mais à noite. Na dúvida, some o consumo de cada câmera (está na ficha técnica) e compare com os 10A da fonte.
Especificações da fonte chaveada 12V 10A DV-10A2
Saída: 12V, ajustável até 14V
Corrente máxima: 10A | Potência: 120W
Bornes de saída: 2 positivo(s) (V+) e 2 negativo(s) (V-)
Entrada: 110V / 220V (±15%)
Frequência: 50/60Hz
Gabinete em metal perfurado (colmeia), com LED indicador
Proteções
Curto-circuito na saída
Sobrecarga
Subtensão e sobretensão
Surtos na rede elétrica
Superaquecimento (proteção térmica)
Ruídos na rede e na carga (filtro EMI/RFI)
Baixe a ficha técnica completa em PDF no botão Baixar ficha técnica, logo acima.
Por que escolher a fonte chaveada 12V 10A para CFTV?
Uma fonte chaveada converte a energia da tomada em corrente contínua de forma eficiente: esquenta pouco, pesa pouco e mantém a tensão firme mesmo quando a rede oscila. É por isso que ela é o padrão em instalações profissionais de câmeras.
Centralizar tudo em uma fonte colmeia também facilita a manutenção. Em vez de uma fonte pequena atrás de cada câmera, você tem um único ponto para medir, trocar e proteger. Se faltar energia, basta ligar a fonte em um nobreak para manter todas as câmeras gravando.
Outro ponto importante é a qualidade da imagem. Fontes baratas sem filtro geram ruído, e o ruído aparece na tela como listras, chuviscos ou câmera reiniciando à noite, quando o infravermelho liga. A fonte chaveada 12V 10A da F3 tem filtro EMI/RFI e saída estabilizada justamente para evitar esses problemas.
Dicas de instalação
Instale a fonte em local ventilado e protegido de chuva, como um rack ou uma caixa de passagem.
Use cabo bipolar para levar o 12V até cada câmera e conector P4 com borne na ponta.
Em trechos longos, meça a tensão na câmera e ajuste o trimpot até chegar perto de 12V.
Perguntas frequentes
A fonte chaveada 12V 10A é bivolt?
Sim, trabalha em redes de 110V e 220V (±15%).
Serve para fita de LED?
Sim. Qualquer equipamento de 12V pode ser ligado, desde que a soma do consumo não passe de 10A.
Qual a diferença para uma fonte P4 comum?
A fonte P4 alimenta um aparelho por vez. A fonte colmeia centraliza a energia de várias câmeras em um só ponto, tem ajuste de tensão e é mais fácil de manter em instalações maiores.
